Qual é a diferença entre uma válvula borboleta do flange PN16 e outros tipos de válvulas?

Ei! Como fornecedor das válvulas de borboleta do flange PN16, muitas vezes me perguntam sobre as diferenças entre essas válvulas e outros tipos de válvulas. Então, pensei em dividi -lo nesta postagem do blog.

Vamos começar com o que é uma válvula de borboleta do flange PN16. O "PN16" refere -se à classificação de pressão. Isso significa que a válvula foi projetada para lidar com uma pressão nominal de 16 bar. O design do flange permite que ele seja facilmente conectado a tubos usando flanges, o que é uma maneira comum e confiável de unir componentes em um sistema de tubulação. A parte borboleta do nome vem do seu elemento de fechamento em forma de disco que gira para controlar o fluxo do fluido.

Agora, vamos compará -lo com alguns outros tipos de válvulas.

Válvulas de portão

As válvulas de portão são uma das válvulas mais usadas. Eles trabalham elevando ou abaixando um portão (uma peça plana ou de cunha) para permitir ou bloquear o fluxo de fluido. Ao contrário da válvula borboleta do flange PN16, as válvulas de portão são usadas principalmente para o serviço ON - OFF. Eles não são realmente destinados a limitar ou regular o fluxo com precisão. Quando totalmente aberto, uma válvula de porta oferece um caminho reto - através do fluido, o que resulta em resistência de fluxo muito baixa. No entanto, eles podem demorar bastante a operar, pois você precisa girar a roda de mão várias vezes para abrir ou fechar a válvula.

Por outro lado, uma válvula de borboleta do flange PN16 pode ser aberta ou fechada com apenas um quarto - virada do atuador. Isso torna muito mais rápido operar, o que pode ser uma enorme vantagem em situações em que você precisa controlar rapidamente o fluxo. Além disso, as válvulas de borboleta geralmente são mais compactas e mais leves que as válvulas de portão. Isso pode economizar muito espaço e peso em um sistema de tubulação, especialmente em aplicações onde o espaço é limitado.

Válvulas globais

As válvulas globais são projetadas para controle preciso do fluxo. Eles têm um disco em forma de plugue que se move para cima e para baixo contra um assento para regular o fluxo. Esse design permite um limite muito preciso, o que é ótimo para aplicações nas quais você precisa manter uma taxa de fluxo específica. No entanto, as válvulas globais têm uma queda de pressão relativamente alta em comparação com as válvulas borboleta do flange PN16.

A queda de pressão em uma válvula global ocorre porque o fluido precisa alterar a direção várias vezes à medida que passa pela válvula. Em uma válvula borboleta, o disco gira no caminho do fluxo e o fluxo pode passar relativamente suavemente ao redor do disco quando estiver aberto. Isso resulta em uma queda de pressão mais baixa, o que significa que menos energia é desperdiçada em empurrar o fluido através da válvula. Portanto, se você deseja economizar em custos de energia em seu sistema de tubulação, uma válvula borboleta de flange PN16 pode ser uma escolha melhor.

Válvulas de bola

As válvulas de esfera são semelhantes às válvulas de borboleta, pois também oferecem uma operação rápida e fechada e fechada com um quarto -. Eles usam uma bola esférica com um buraco no meio para controlar o fluxo. Quando o orifício é alinhado com o tubo, a válvula está aberta e, quando a bola é girada 90 graus, a válvula é fechada.

Uma diferença importante entre as válvulas de bola e as válvulas de borboleta do flange PN16 é o mecanismo de vedação. As válvulas de esfera normalmente têm uma vedação apertada quando fechadas, o que as torna adequadas para aplicações onde você precisa impedir qualquer vazamento. No entanto, eles podem ser mais caros que as válvulas de borboleta, especialmente para tamanhos maiores. As válvulas de borboleta, por outro lado, são mais custos - eficazes, especialmente para sistemas de tubulação de grande diâmetro.

Agora, vamos falar sobre outros tipos de válvulas de borboleta e como elas diferem da válvula borboleta do flange PN16.

Marca Jinhai Awwa C504 Classe 125 Válvula de borboleta

OMarca Jinhai Awwa C504 Classe 125 Válvula de borboletafoi projetado de acordo com o padrão AWWA C504, que é especificamente para válvulas de borboleta usadas em aplicações de água e águas residuais. Esta válvula possui uma classificação de pressão diferente (classe 125) em comparação com a válvula borboleta do flange PN16. A classe 125 é equivalente a uma classificação de pressão mais baixa no sistema métrico.

O projeto Awwa - compatível também significa que a válvula é adequada para uso em sistemas de água potável e possui requisitos específicos para materiais e construção para garantir a segurança e a qualidade da água. Por outro lado, a válvula borboleta do flange PN16 pode ser usada em uma ampla gama de aplicações, incluindo processos industriais, plantas químicas e muito mais.

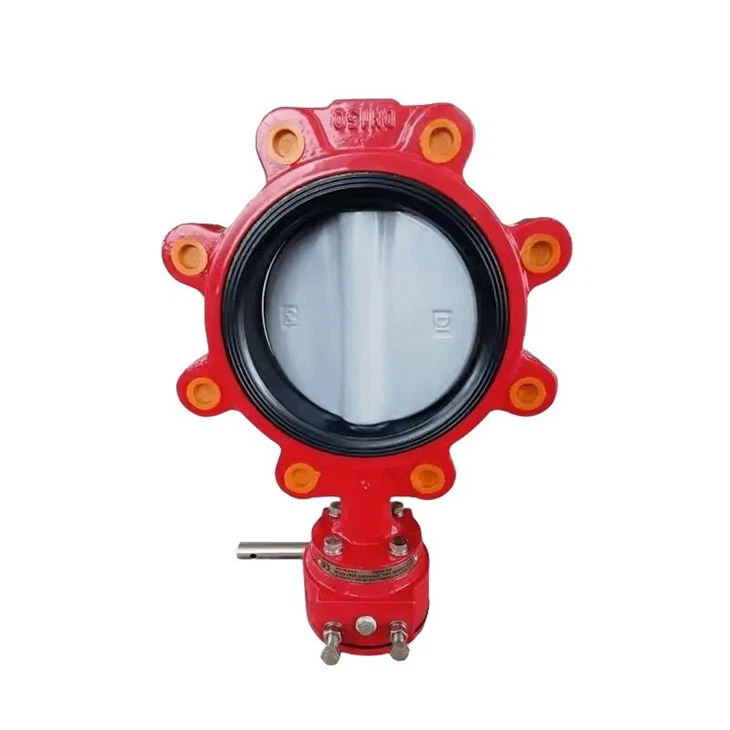

Válvula de borboleta excêntrica dupla

OVálvula de borboleta excêntrica duplatem um design único com duas excentricidades. A primeira excentricidade é o deslocamento do caule do centro do disco, e o segundo é o deslocamento da haste do centro do tubo. Esse design reduz o atrito entre o disco e o assento durante a abertura e o fechamento, o que estende a vida útil da válvula.

Comparado à válvula borboleta do flange PN16, o design duplo - excêntrico fornece um melhor desempenho de vedação, especialmente a pressões mais altas. No entanto, a válvula de borboleta dupla e excêntrica é geralmente mais complexa e cara de fabricar. A válvula borboleta do flange PN16, com seu design mais simples, é mais um custo - eficaz para aplicações em que os requisitos de vedação não são extremamente altos.

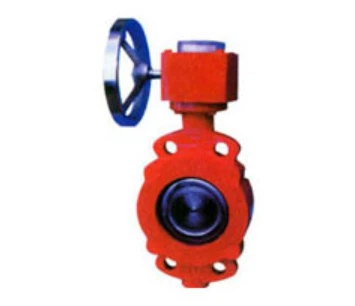

Válvula de borboleta de sinal de incêndio

OVálvula de borboleta de sinal de incêndioé um tipo especializado de válvula de borboleta usada em sistemas de proteção contra incêndio. Ele está equipado com um dispositivo de sinal que pode enviar um sinal de alarme quando a válvula é aberta ou fechada. Isso é crucial nos sistemas de proteção contra incêndio para garantir que a válvula esteja na posição correta para obter a supressão adequada de incêndio.

Ao contrário da válvula borboleta do flange PN16, que é mais uma válvula geral - a válvula de borboleta do sinal de incêndio é projetada especificamente para aplicações relacionadas ao fogo. Ele precisa atender aos rígidos padrões de segurança e desempenho para proteção contra incêndio.

Em conclusão, a válvula borboleta do flange PN16 possui seus próprios recursos exclusivos que o tornam adequado para uma ampla gama de aplicações. Oferece um bom equilíbrio entre custo, desempenho e facilidade de operação. Se você estiver no mercado de uma válvula e precisar controlar o fluxo rapidamente, economizar espaço e energia e permanecer dentro de um orçamento razoável, a válvula borboleta do flange PN16 pode ser a escolha certa para você.

Se você estiver interessado em aprender mais sobre nossas válvulas de borboleta de flange PN16 ou tiver alguma dúvida sobre qual válvula é melhor para sua aplicação específica, fique à vontade para nos alcançar. Estamos aqui para ajudá -lo a tomar a decisão certa e fornecer válvulas de alta qualidade que atendem às suas necessidades.

Referências

• Manual da Válvula: Um Guia para Tecnologia e Aplicações de Válvulas
• Awwa C504 padrão para válvulas de borboleta para serviço de água e águas residuais
